在网上看到 Figma 前CTO Evan Wallace做的一个 figma 文件解析工具，可以查看figma文件的数据结构，觉得挺有意思，于是借助 ChatGPT4o，研究了一下。

工具地址：fig-file-parser

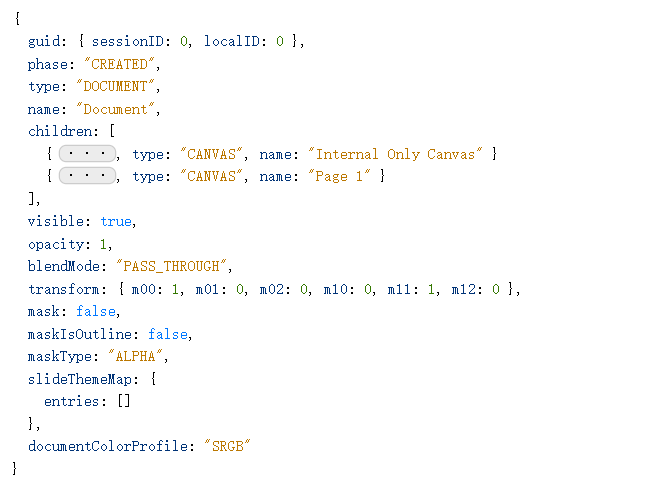

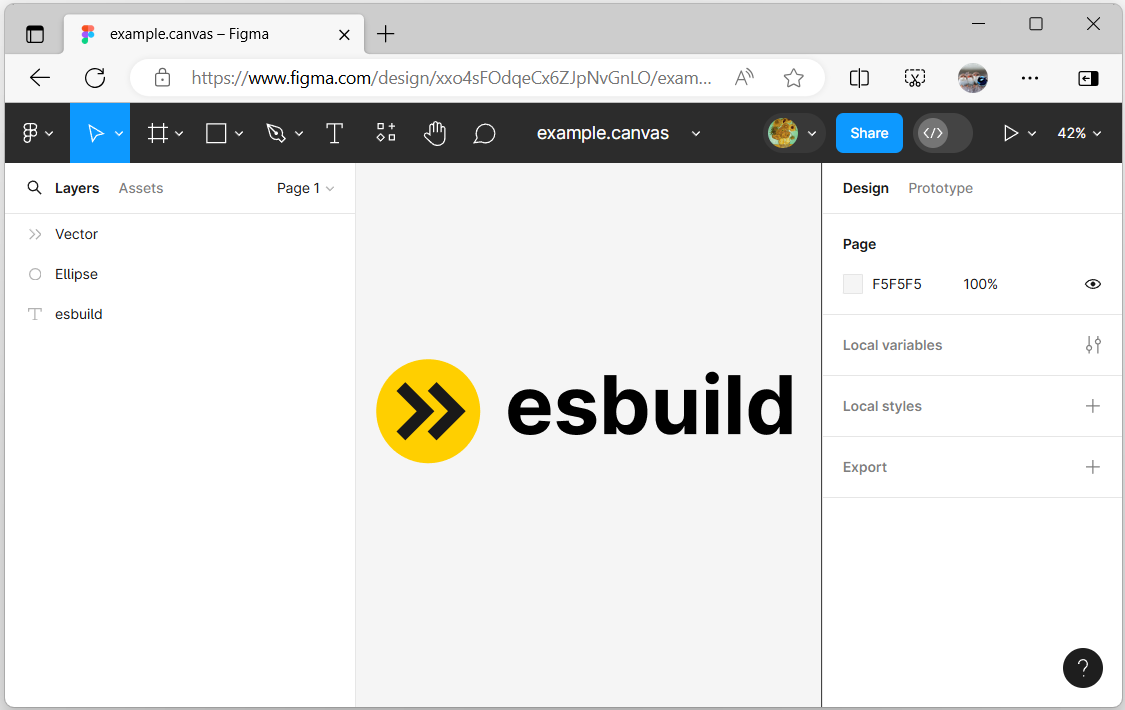

以工具默认提供的文件为例（也就是上图），通过可视化工具，文件被转换成类似于JSON格式。

每个节点根据 type 属性的不同，分为不同类型的节点，比如最根部节点 type 的值是 DOCUMENT，这就说明，当前数据节点是一个文档。后续还有 VECTRO、ELLIPSE、TEXT，分别对应矢量图、椭圆和文本节点。

在主节点下，除了用来表示这个节点的属性信息外，还有一个 children 属性，它对应一个数组结构，文档内容以子节点的形式存储。

children 属性下有两个子节点，第一个 name 属性显示为“内部专员画布”，不清楚作用。这个节点下仅包含非常基础的属性，基本上和上一层的文档节点一致，唯一多了一个属性 internalOnly，值为 true。通过这些信息判断，这个节点无关紧要，至少与文件的数据信息关系不大。

第二个节点是数据存储的关键，这个节点的 type 属性是 CANVAS，也就是画布的意思，而通过 backgroundColor 的颜色，对照 figma 的背景，可以确定这个属性决定了整个 figma 画布的背景。

在这个节点的 children 属性下，存储的就是具体的数据了。通过 type 属性可以看出，三个节点分别是：矢量图、椭圆 和 文本，分别对应双箭头">>"，黄色的圆，以及单词 esbuild。

矢量图

在矢量图节点下，除了基础的属性外，还包括与矢量图有关的属性，比如以 stroke 开头的几个属性。

还有两个属性值得注意：commands 和 vectorData。这两个属性下都包含了大量的数据，说明它们存储的是具体的数据。其中 commands 是矢量图的绘制数据，在数据内容中， M 表示移动到某个位置，L 表示绘制直线，后面是结束点坐标，Z表示当前线段结束。通过对比">>"这个图形，可以看出，只需要直线就能绘制，说明这些数据就是绘制箭头的。

而 vectorDate 的数据则是用来标记矢量图，因为矢量图是可以放大、拉伸，这些数据告诉软件，应该如何操作这些矢量数据。vertorData 下的 Vertices 数据表示了矢量图的顶点坐标，通过观察矢量图片的尺寸，很容易判断。segments 有4条数据，分别对应组成">>"的4条直线，start表示线段的开始，end表示结束，dx、dy表示偏移量。

椭圆

第二个表示椭圆的节点下，commands 的数据指令主要是 C，这个就明显是画圆弧的了。在这个节点下，没有 vertorData 数据，我想是因为，既然节点的属性是椭圆，属于标准的图形，自然没有必要再单独记录规则。

文本

在第三个文本节点下，除了一大堆表示文本信息的属性外，textData 下的 glyphs 数组里保存了 esbuild 的 7 个字母的矢量数据，除了其它常见的指令外，多了许多Q指令，这个指令是用来画二次贝塞尔曲线的。logicalIndexToCharacterOffsetMap 属性内的数据表示每个字符的起始位置。
